  车载电缆
RSE/STD/024 PART 6车载电缆

RSE/STD/024 Part 6 Types XII车载电缆 300/500V单芯标准壁无护套电缆

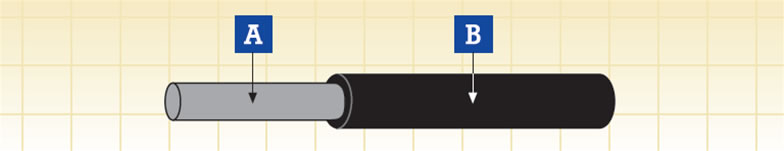

A:导体 B:绝缘

应用:
该电缆被用作动力和控制电缆,受保护并固定安装在铁路车辆内部。
电缆结构:

导体:柔软多股镀锡铜导体
绝缘:交联EPR 橡胶type EI 107

化学及环境特性:

EN 60684-2                          无氟
EN 50305; EN 60811-2-1              耐油及防燃料
EN 50305                            防臭氧
车载系统应用的防火性能:
EN 50306-2                          危险等级 HL1, HL2/HL3, HL4
DIN 5510-2                          安全等级 1/2/3/4
BS 6853                             室内应用 1a, 1b, II; 室外应用 1a, 1b, II
NF F 16-101                         FO
基本防火性能:
EN 50265-2-1; IEC 60332-1; BS 4066-1                     单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C;                   成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816               烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815             无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813           气体腐蚀性测试 ( 酸度& 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853          毒性指数测试
NFF 16101; NFF 63808; BS6853                             烟指数测试
芯数
导体截面积
额定捻股
标称线缆外径
重量
最大导体电阻@20℃
mm2
No/mm
mm
kg/km
Ω/km
1
1
32/0.2
3.3
19
20
1
1.5
30/0.25
3.7
26
13.7
1
2.5
50/0.25
4.2
38
8.21
1
4
56/0.3
5
57
5.09
1
6
84/0.3
5.6
80
3.39
